フライス盤とは？
この記事では代表的な工作機械である「フライス盤」について説明します。
- フライス盤とは何か？
- フライス盤の構造
- フライス盤の用途と利点
- フライス盤の操作と安全性
- CNCフライス盤と手動フライス盤の違い
- フライス盤の将来展望
- まとめ
1. フライス盤とは何か？
フライス盤は、金属や木材などの素材を切削し、形状を加工するための工作機械の一種です。フライス（mill）とは、「切削工具を用いて素材を削る」という意味を持ち、フライス盤はその名の通り、工具を使って素材を削り出す機械です。主に金属加工に用いられますが、木材やプラスチックなどの素材加工にも対応することができます。

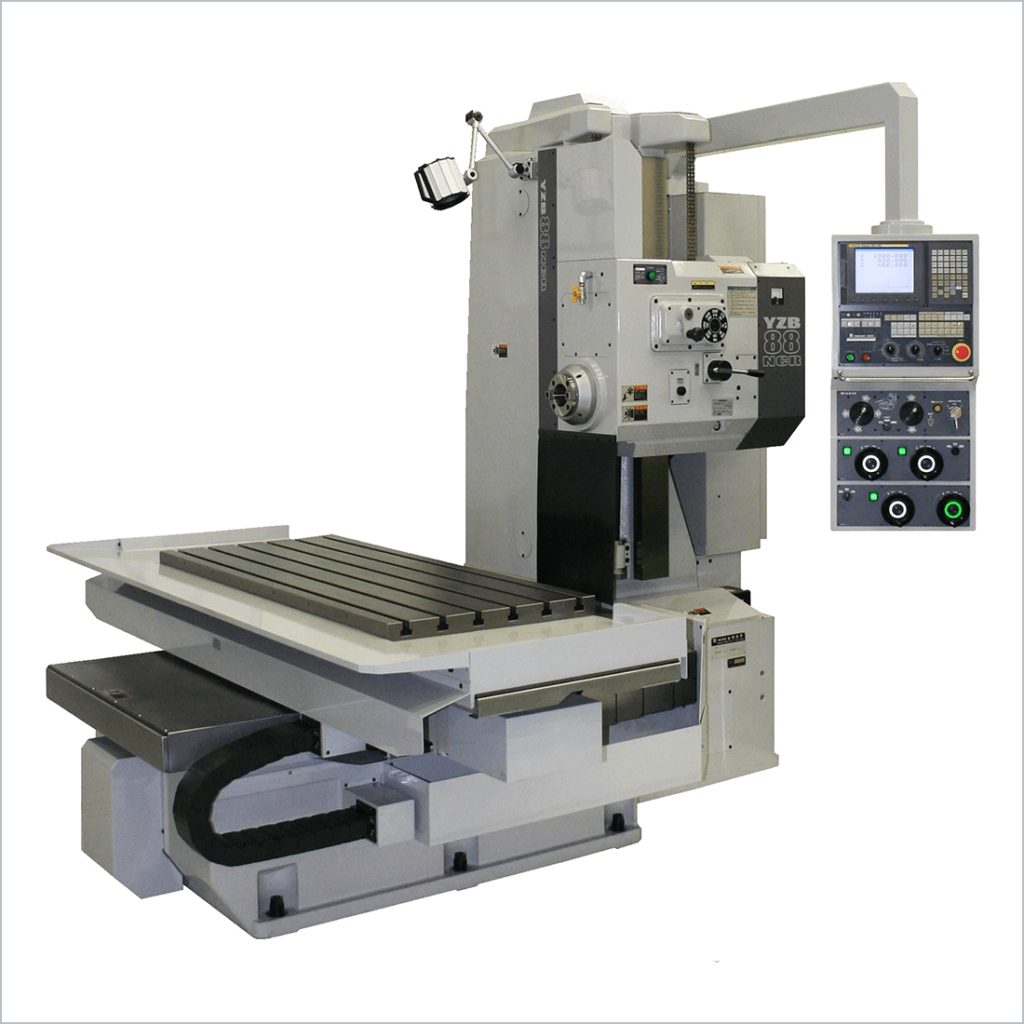

フライス盤には大きく分けて「立フライス（立形フライス盤）」と「横フライス（横形フライス盤）」の2種類が存在します。立フライスは、フライス工具が垂直方向に取り付けられており、主に穴あけ加工や平面加工に適しています。一方、横フライスは、フライス工具が水平方向に取り付けられており、複雑な形状加工や長い素材の切削に向いています。立フライスの方が汎用性が高く広く使用されることから、一般的にフライス盤といえば立フライスを指すことが多いです。
2. フライス盤の構造

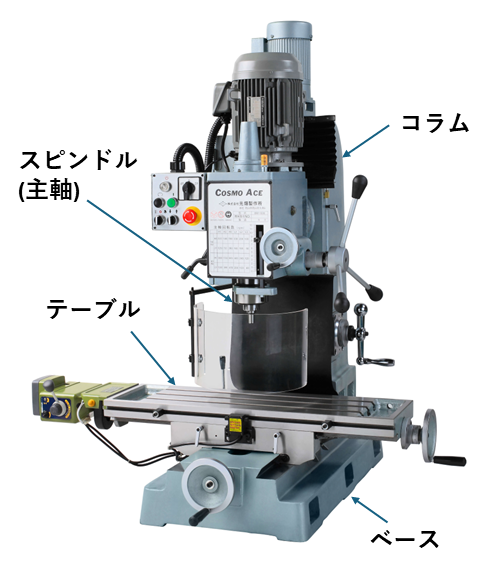

フライス盤は、主に以下の構成要素から成り立っています。
- 主軸（スピンドル）：切削工具を固定する部品で、工具が取り付けられ回転する部分です。主軸の回転数を調整することで、加工精度や切削速度を制御します。
- テーブル：素材を固定するための平面部です。テーブルはX軸（左右方向）、Y軸（前後方向）の2軸方向に動くことができ、素材の位置を調整することで、さまざまな切削作業を行います。
- コラム（柱）：コラムはフライス盤の構造を支える縦長の柱部分であり、機械の剛性を高めるための重要な要素です。コラムがしっかりしていることで、重切削や大きな部品の加工時にも安定した精度が保たれます。立形フライス盤においては、主軸がコラムに取り付けられており、上下方向への移動が可能です。横形フライス盤では、コラムが横方向に延びており、主軸が水平に取り付けられます。このように、コラムの設計や配置により、各フライス盤の特徴や適応する加工内容が変わってきます。
- ベース：ベースはフライス盤全体を支える基盤部分であり、機械全体の安定性を確保します。フライス盤が作動中でも揺れや振動を最小限に抑える役割を果たし、精密加工において不可欠な要素となります。
フライス盤の動作原理は、主軸に取り付けられた切削工具を回転させ、その工具を素材に対して移動させることで切削を行います。工具が素材に接触すると、回転運動と進行運動によって材料が削り取られ、目的の形状が形成されます。
3. フライス盤の用途と利点
フライス盤は、多種多様な加工に対応できるため、製造業において広く使用されています。具体的な用途には以下のようなものがあります。
- 部品の平面加工：フライス盤は、素材の表面を平らにするために使用されます。平面加工により、部品の厚さを一定にしたり、表面の平滑度を高めることが可能です。
- 溝加工：ギアの歯車やシャフトに溝を入れる加工に用いられます。フライス盤を用いることで、直線的な溝だけでなく、曲線的な溝も加工できます。
- 穴あけおよびボーリング加工：穴あけ作業を行う際には、立てフライス盤を使用して穴の位置や直径を高精度に設定できます。また、ボーリング加工により、既存の穴の直径を拡大することもできます。
- 形状加工：複雑な形状の部品を作成する際には多軸制御のフライス盤を用いることで、3次元的な加工も実現可能です。
フライス盤の利点は、多機能性と精度の高さです。フライス盤は、切削工具の選択や回転数の調整により、さまざまな形状やサイズの加工が行えるため、柔軟性が高いです。また、加工精度が高いため、精密部品の製造にも適しています。
4. フライス盤の操作と安全性
フライス盤を操作する際は、適切な設定と安全対策が重要です。まず、使用する切削工具の種類や素材の特性に応じて、主軸の回転速度や送り速度を設定します。これにより、工具の摩耗を最小限に抑え、加工精度を高めることができます。
安全性に関しては、作業中に発生する切りくずや飛散物を防ぐために、保護ゴーグルや防護服を着用する必要があります。また、フライス盤の操作中には、作業台や工具に手を触れないように注意し、万が一の事故を防ぐために非常停止ボタンを使用できるようにしておきます。
5. CNCフライス盤と手動フライス盤の違い
近年では、コンピュータ数値制御（CNC）フライス盤が広く普及しています。CNCフライス盤は、プログラムに基づいて自動的に加工を行うことができ、高い精度と繰り返し性を持つため、大量生産に適しています。プログラムを変更することで異なる形状やサイズの部品を短時間で製造することが可能です。
一方、手動フライス盤は、操作員が直接機械を制御して加工を行うため、操作の自由度が高く、細かな調整がしやすいです。小ロットの生産や試作品の製作に適しており、経験豊富な技術者によって高い品質の加工が実現されます。
6. フライス盤の将来展望
フライス盤の技術は、さらに進化を遂げています。特に、AIやIoT技術の導入により、自動化と効率化が進むと期待されています。これにより、加工の最適化やトラブルの予測、メンテナンスの自動化などが実現し、さらなる生産性の向上が見込まれます。
また、複合加工機の発展により、フライス盤と他の工作機械（旋盤、研削盤など）の機能を1台で兼ね備えた機械も登場しています。これにより、多工程の加工を一貫して行うことができ、製造時間の短縮やコスト削減が可能になります。
7. まとめ
今回はフライス盤の概要について解説させていただきました。フライス盤は、製造業における重要な工作機械の一つであり、その高い精度と多様な加工能力から幅広い用途で使用されていますが、技術の進化とともに自動化や複合化が進んでおり、さらなる効率化と精度向上が期待されています。
