ばねの基礎知識
ばねは、物体に力が加わったときにその力に抵抗しながら変形し、力が取り除かれると元の形に戻る性質を持つ部品です。この弾力性を活かして、日常生活から産業機械に至るまで、幅広い用途で活用されています。この記事では、ばねの基礎知識について解説していきます。
- ばねの役割と用途
- ばねの種類と特徴
- ばねの特性
- ばねの材質
- ばねの設計
- まとめ
1. ばねの役割と用途
ばねは、主に以下の3つの役割を担っています。
- エネルギーの吸収と蓄積
ばねは、力が加わるとその力を内部に蓄積し、元の形に戻る際にそのエネルギーを放出します。これにより、衝撃を和らげたり、機械の運動をスムーズにしたりする働きを持っています。例えば、車のサスペンションに用いられるばねは、路面からの衝撃を吸収して乗り心地を向上させます。 - 力の調整
ばねは、ある一定の力で押し返す性質を持っています。この性質により、物体の位置や力のバランスを調整するのに使われます。特に、工業機械や建築分野での締め付けや位置保持に活用されます。 - 振動の抑制
ばねは振動を抑制するためにも利用されます。例えば、音響機器の防振装置として、または機械設備の振動対策として、ばねを組み合わせて振動を効果的に軽減します。
2. ばねの種類と特徴
ばねは、用途に応じて形状や機能が異なり、いくつかの基本的な種類があります。代表的なものは以下の通りです。

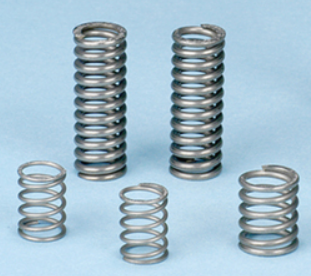

圧縮ばね
圧縮ばねは、外からの力に対して縮むように設計されたばねで、圧縮力に応じた反発力を発揮します。コイル状に巻かれているものが多く、ばねの基本的な形状として広く利用されています。圧縮ばねは自動車のサスペンションや機械の衝撃吸収装置など、さまざまな場面で使われています。

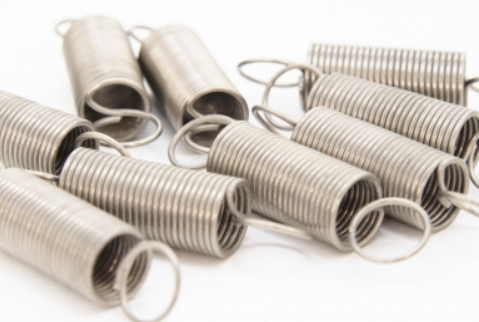

引張ばね
引張ばねは、外から引っ張られる力に対して抵抗するように設計されたばねです。ばねの両端にフックがついており、引っ張られた際に伸びて元の形に戻る力を発揮します。これにより、物体を固定したり、戻り位置を制御したりするために使用されます。日常的にはドアのクローザーやトランポリンの構造などに用いられています。

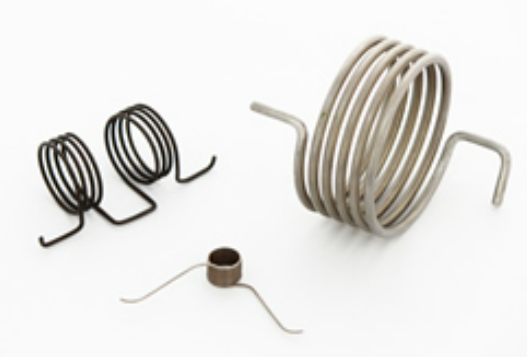

トーションばね
トーションばねは、回転やねじれの力に対して反発力を発揮するばねです。軸に巻き付けられたばねが、ねじれによる戻る力を利用して物体の回転を制御します。例として、洗濯ばさみやドアヒンジ、クラッチ機構で使用されており、回転運動を必要とする機構で活用されています。

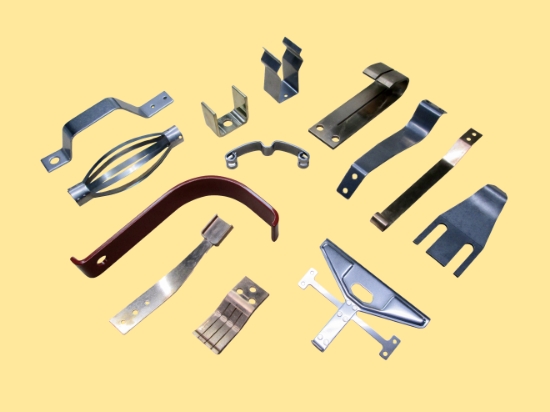

板ばね
板ばねは、平らな板状の材料でできたばねで、曲げに対する反発力を利用します。自動車のサスペンションや建築構造物に多く使用され、主に重い荷重を支えるために使用されます。また、板ばねは軽量化と省スペース化を実現できる点が特長です。
3. ばねの特性
ばねの特性は、フックの法則と呼ばれる物理法則に基づいています。フックの法則は、「ばねに加えられる力がばねの変形量に比例する」というものです。これは以下の式で表されます：
ここで、
- F ：ばねに加わる力（N）
- k ：ばね定数（N/m）
- x ：変形量（m）
この関係式を用いることで、ばねが特定の力を加えられた際にどれだけ変形するか、あるいはどの程度の力を発揮するかを求めることができます。
4. ばねの材料
ばねの材料は、ばねの用途や使用環境によって選定されます。代表的なばね材料として以下のものがあります：
- 炭素鋼：一般的なばね材料で、強度と弾力性が高く、コストも比較的安いです。耐摩耗性にも優れており、広範な用途に使用されます。
- ステンレス鋼：耐食性に優れたばね材料で、湿度の高い環境や腐食の可能性がある場所で使用されます。また、非磁性であるため、医療機器などの特定の用途でも重宝されます。
- 銅合金：導電性に優れており、電気部品や電子機器に多く使用されます。また、錆びにくいという特徴もあり、屋外用途にも適しています。
5. ばねの設計
ばねの設計において、ばね定数や材料の選定だけでなく、ばねの許容応力や疲労耐久性も考慮する必要があります。特に、繰り返し荷重がかかるばねは疲労破壊のリスクが高いため、長期間にわたり機能を保持できるよう、設計段階での強度評価が重要です。また、ばねの巻き数や線径、コイル径なども、ばねの挙動に影響を与える要素であり、慎重な設計が求められます。
6. まとめ
ばねはシンプルながらも機械の機能を大きく向上させる重要な部品であり、その用途や種類、特性は非常に多岐にわたります。ばねの特性を理解し、正しく設計・選定・メンテナンスすることは、安全で効率的な機械の運用に欠かせません。特に工業分野では、ばねの寿命や強度を考慮し、耐久性の高い材料を使用することが重要です。
